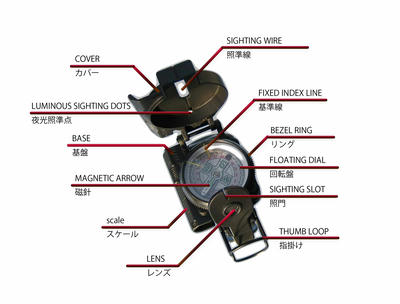

今回はレンザテックコンパスの各部名称を解説します。

このコンパスは軍用コンパスとして有名ですね。

左上から反時計回りに行きます。

カバー：金属製で堅牢な作りになっており機能重視のデザイン。

夜光照準点 ・照準線：夜間でも使えるように蓄光塗料が使われている。

基盤：カバーと同じく金属製。裏からリング内にオイルを封入しいる。

磁針：東西南北に蓄光塗料が塗られている。文字は読みやすい。

スケール：深く刻まれている。精度よりも耐摩耗性を重視している。

レンズ：回転盤上のミルスケールを読む為の拡大鏡。
　　　　（ミルスケールについては次回以降に解説します。）

指掛け：親指を掛け、銃を持つように構える。

照門：ココに照準線を入れて目標物を狙う。

回転盤：周囲にミルスケールを備える。
　　　　円盤のため静止するのに多少時間を要する。

リング：回転させて西偏補正やメモリーに使用。

基準線：ミルスケールをレンズから読む際の基準となる。

照準線：黒の極細ワイヤー製で目標物を捉える事が出来る。


レンザテックコンパスは、
通常のコンパスの使い方も勿論出来ますが、
なによりもクロスベアリングが得意なコンパスです。


クロスベアリングの詳細は、次回以降に解説します。
