今回は西偏について解説します。



まずはいきなりタイトルの答えです。

①コンパスの針が指す北（画像の赤線）
と
②地図の真北（画像の青の縦線）

は異なります。

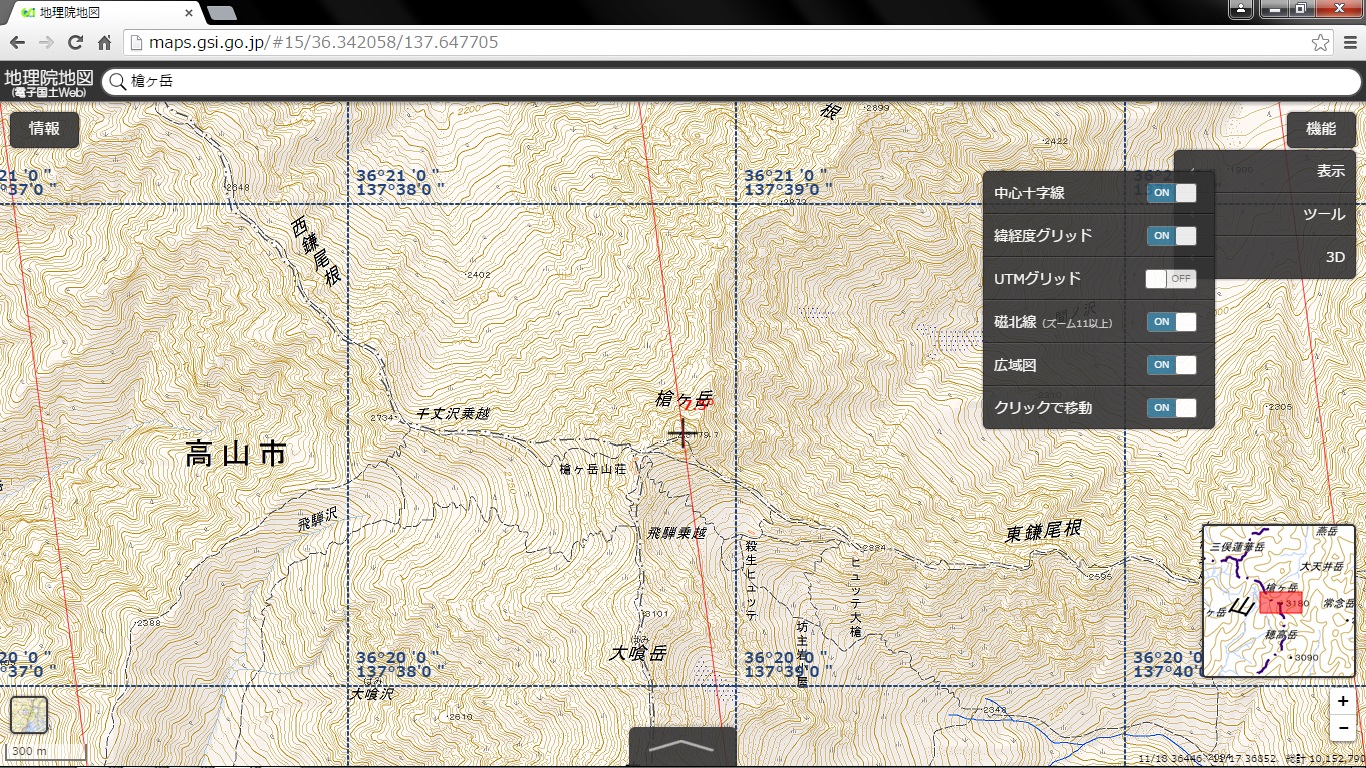

（この画像は国土地理院のウォッちずです。
　サイトを開いて、右上の機能→表示→磁北線で、
　赤色の数値入り磁北線が表示されます。）

コンパスの針が北を指すのは、
地球という大きい磁石に引っ張られるからですが、
地球の北極点を、
コンパスの針が指しているのではありません。
北極点から1600㎞西を指しているのです。
ズレ過ぎ！と感じますね。
場所でいうと、カナダのハドソン湾辺りになります。



更に、この磁北は非常に僅かながら変化しています。
この永年変化を国土地理院地磁気測量ＨＰで見ることが出来ます。


地図は北極点を中心に描かれているので、
上記の問題から、

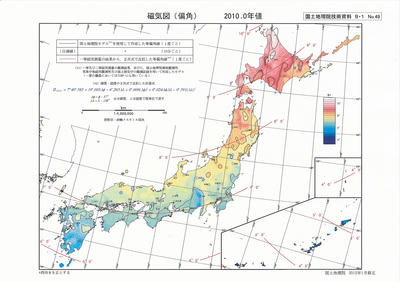

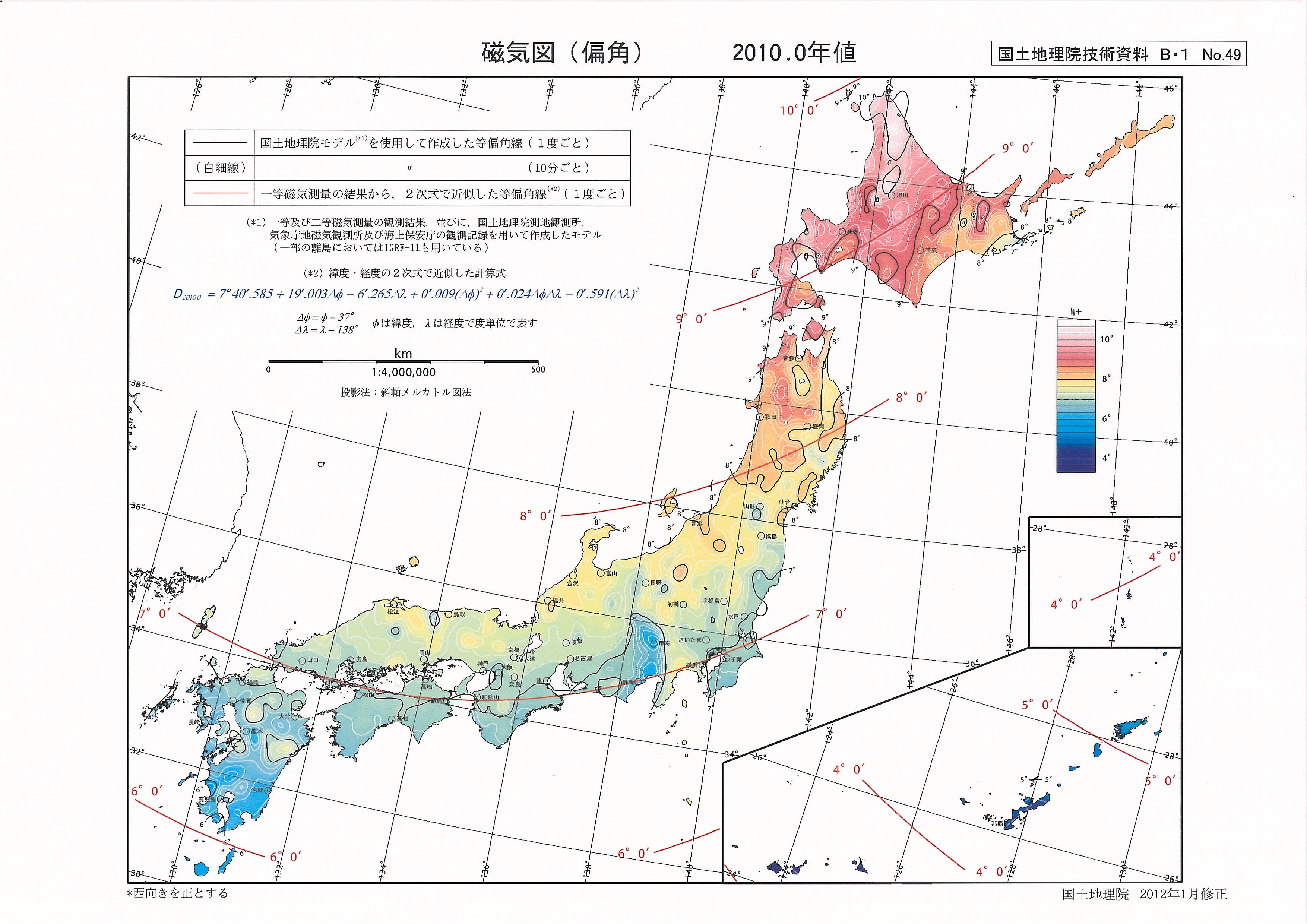

経線と磁北線は、
4°～10°ズレています。



これを『西偏』セイヘンと言い、

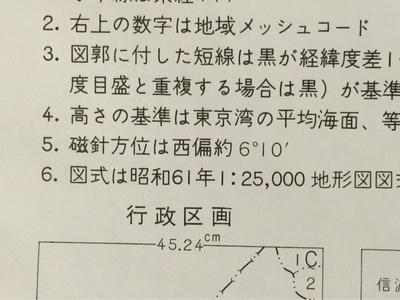

補正する角度が地形図の右下に書いてあります。



５.の磁針方位は...の部分です。
地形図『仙丈ヶ岳』の場合、
西偏約6°10′と書いてあります。
〇〇°は「〇〇ど」と読み、１周を360°とした場合の表記で、
〇〇′は「〇〇フン」と読み、１周60分とした場合の表記です。

◯.◯°で表記表記すると、
６°10′≒6.17°となります。

（西偏変換のイラスト説明はコチラ）


まとめ

• コンパスの北と地図の北はズレる。これを西偏と言う。
• コンパスの北は磁北を指す。

それでは次回、
西偏誤差を補正する方法を解説したいと思います。
