今回は、磁北の西偏補正を解説します。


あの地形図右下に書いてある、
５.磁針方位は西偏約◯°〇〇′の補正です。



やり方は２通り。

Ａ.コンパスで補正
Ｂ.地形図で補正

結論から言うと、

Ｂ.の地形図で補正した方が、
山行中は楽で、読図も早いです。

私もこちらを使っています。

山行前の準備が少し必要ですが、
山の中で素早くコンパスを振ることが出来ます。



それではＢ.地形図での西偏補正を解説して行きます。
（Ａ.はB.の後に解説します。）

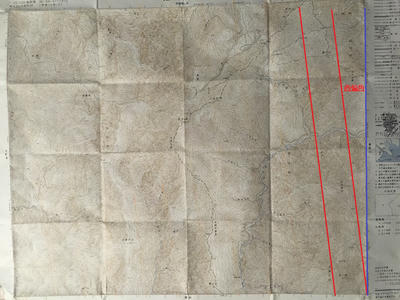

やることは、地形図に磁北線を引く。

これだけです。



分度器を使っても引けますが、
できるだけ正確に引きたいので、
タンジェント（タンジェントを計算するサイト）を使います。
高校の数学で登場した三角関数ですが、計算はソフトがやってくれるので、
私がする事は角度と長さを入力するだけです。

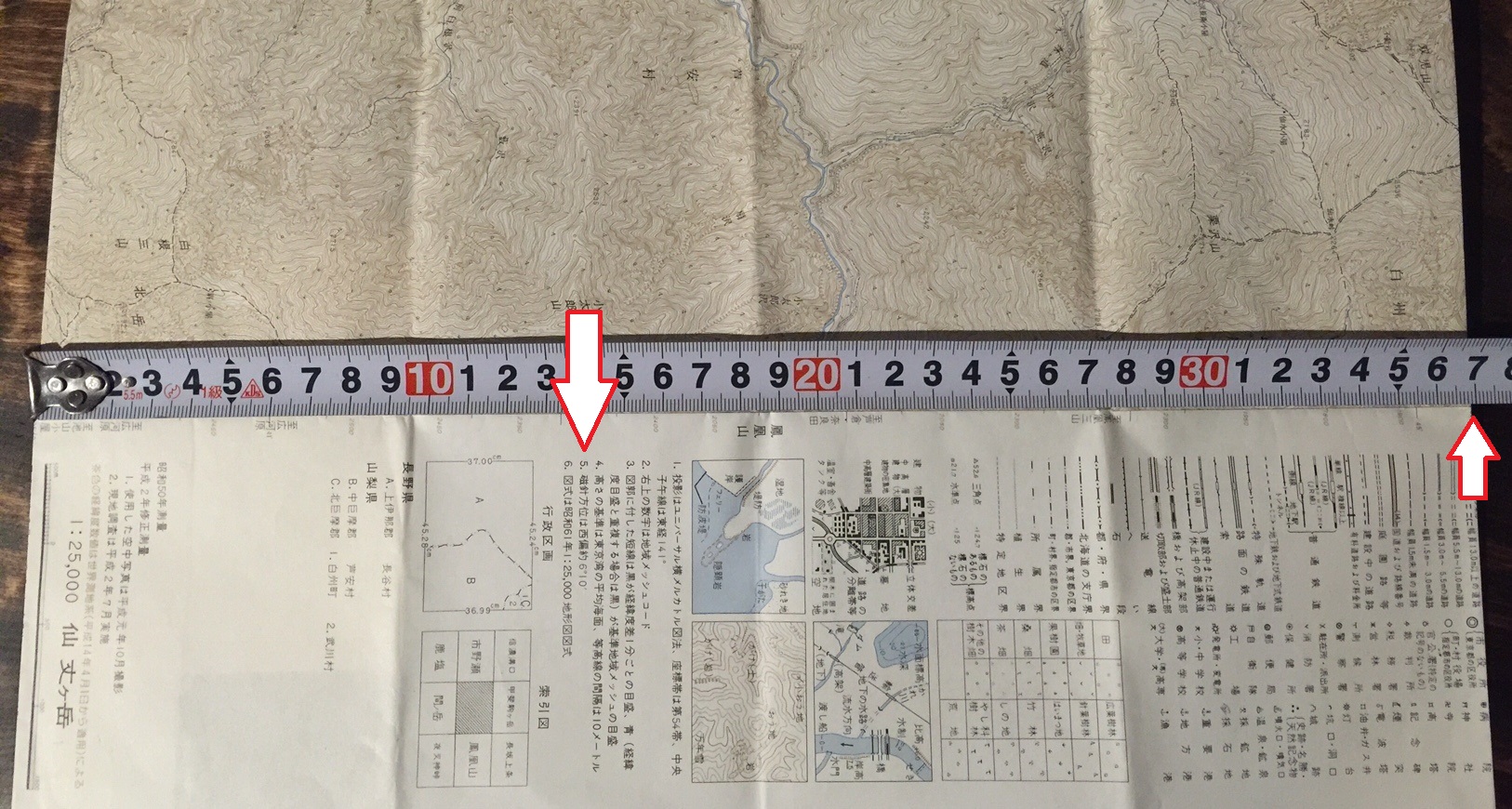

①まず地形図の縦の長さと西偏角度をチェックします

　すると、西偏角度は6°10′＝６.1666...≒6.17°（詳しくはこちら）
　　　　　長さは36.86...≒36.9ｃｍ
　と分かります。
　（＊上記の数値は地形図によって異なるので毎回チェックして下さい）

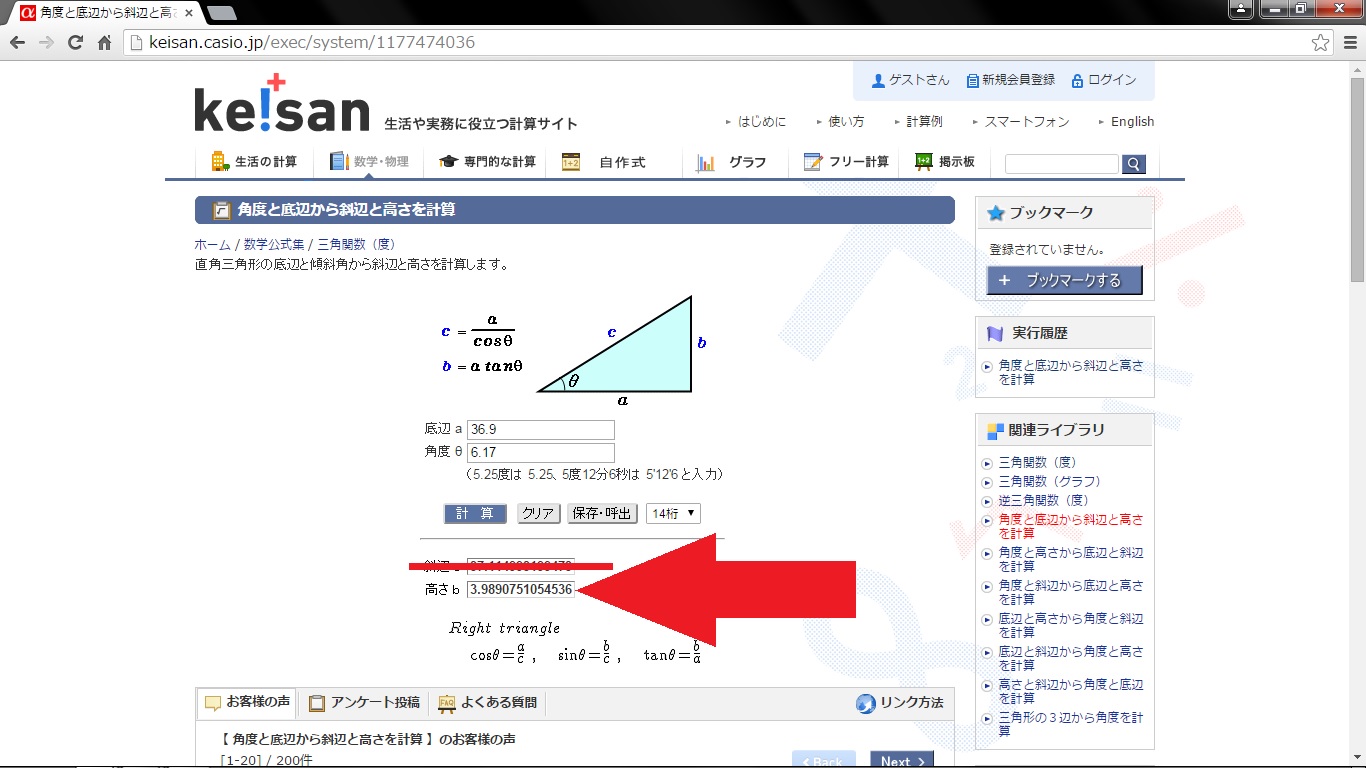

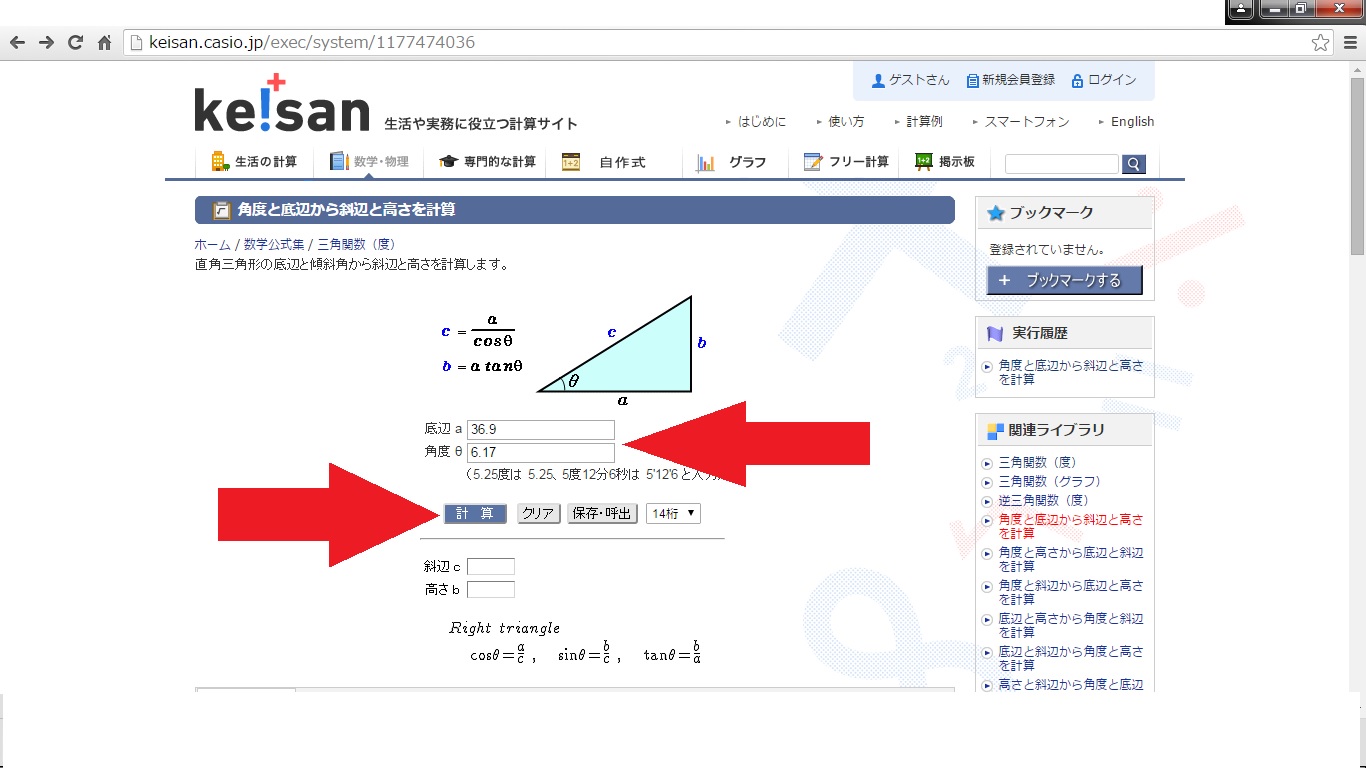

②次にタンジェントを計算するサイトを開いて、

②「底辺」に36.9　「角度」に6.17を入力して、［計算］をクリック

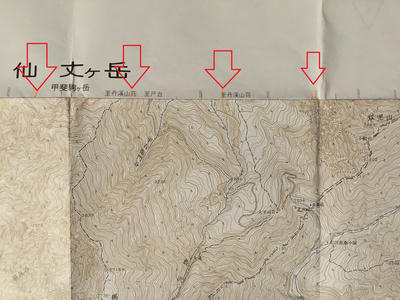

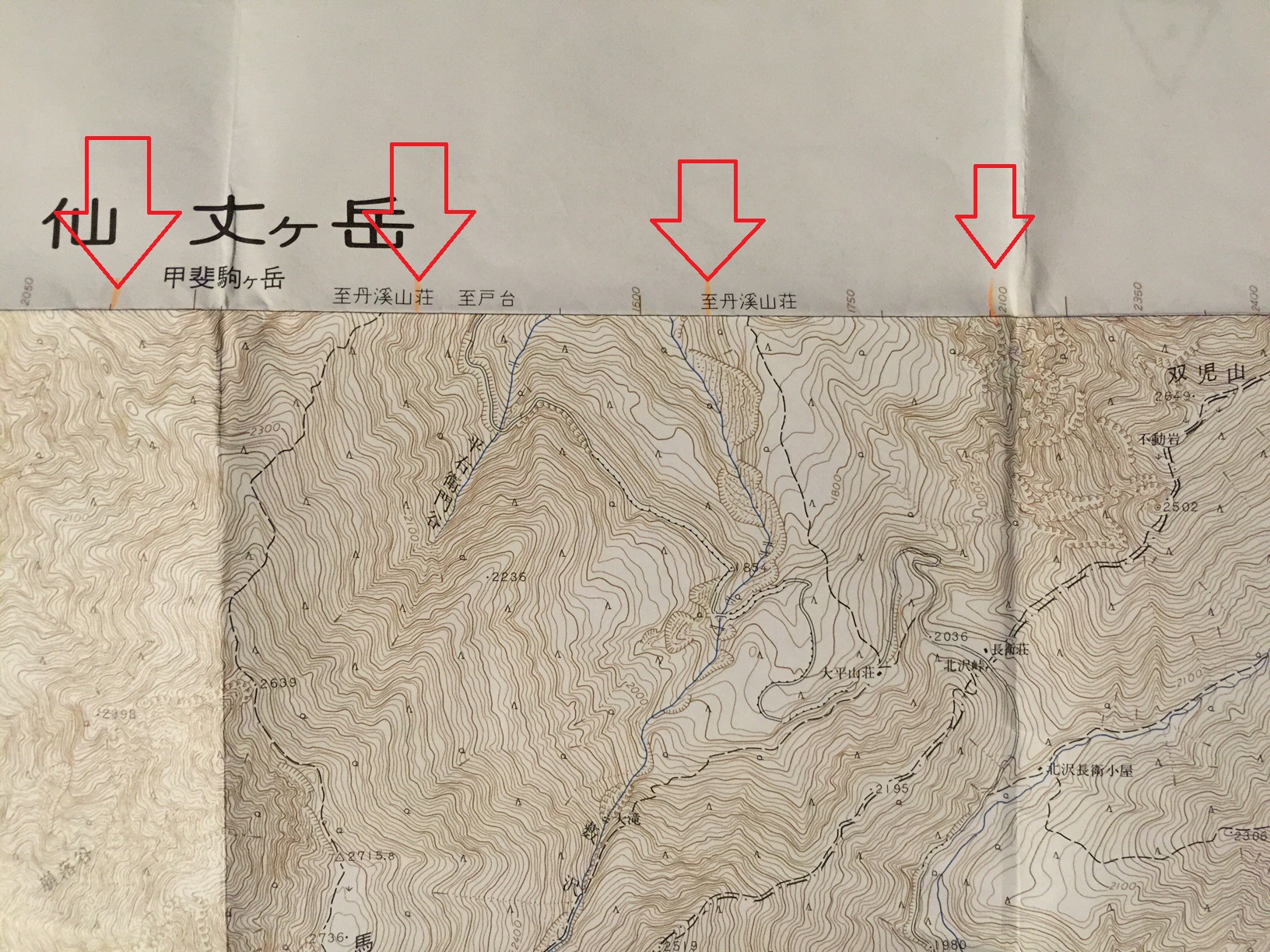

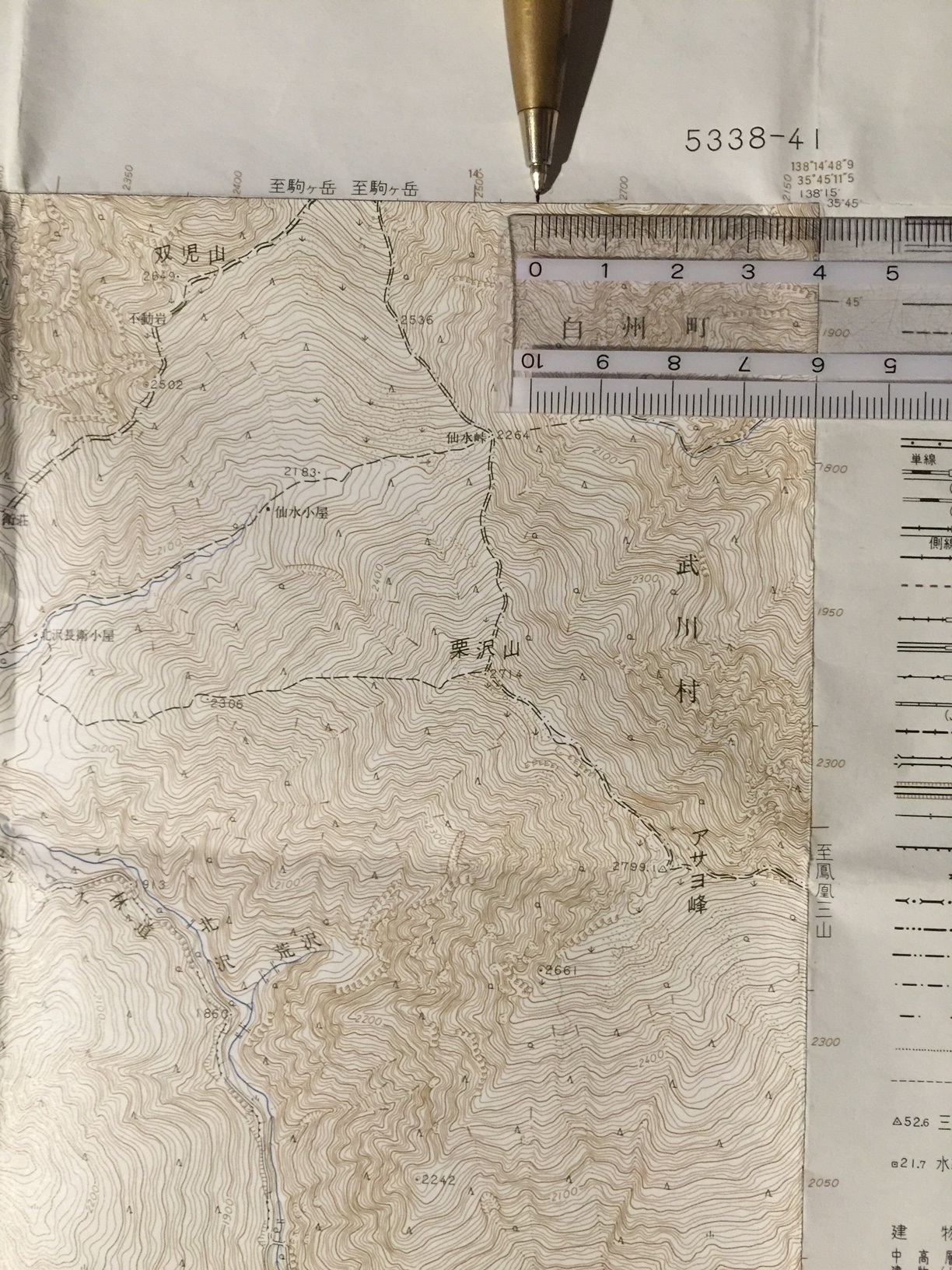

③計算された「高さの値」3.989...cm≒４㎝を、地図の上端に右から１つ目マーク。
　２つ目以降は4.023...㎝≒４cm間隔でマーク。

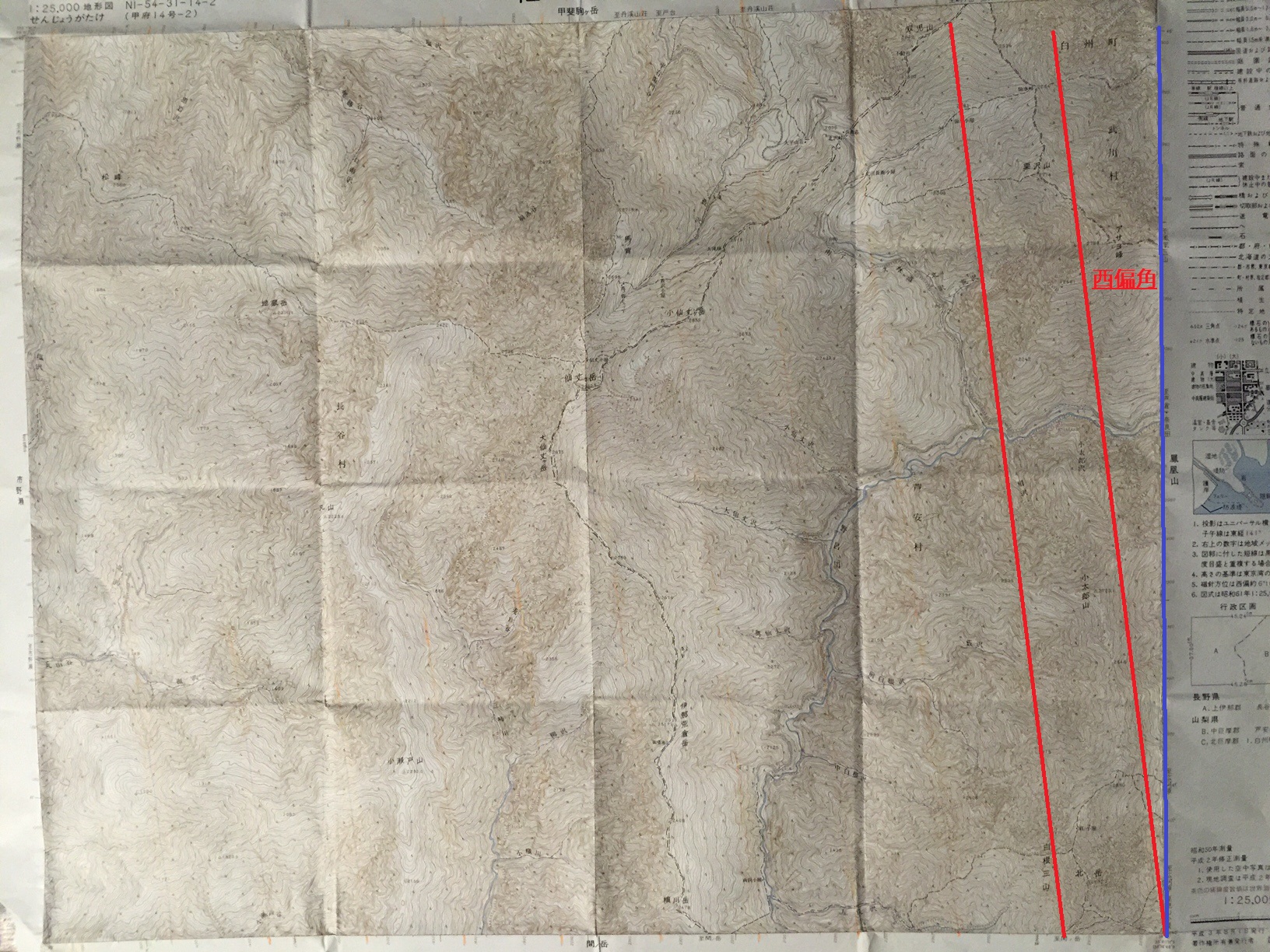

④③でマークした１つ目の上点と右下コーナーをつなげる。（１本目）

⑤２本目からは、４㎝間隔の平行線として、
　③のマークをつなげていく。
　　（上記の地図の縮尺にもあるように、
　　　1/25000地形図は4㎝＝1kmを表す。）
（注意点：１本目と２本目以降の線は間隔が似ているが意味は異なる。
　　　　　□１本目は角度を表す線。
　　　　　□２本目以降は１㎞間隔の平行線。）

地形図原本へのペン入れは、
赤の蛍光ペンを使います。
地図情報が透けるので、
線がうるさくなる事はありません。
逆に赤のボールペンで引くと強過ぎて、
地図情報が消えてしまいます。
（夜間に使用する場合は白黒コピーに黒ボールペンが見やすいです。
　この詳しい解説は、次回以降にする予定です。）




次にＡ.コンパスでの西偏補正を解説します。
やることは単純です。

西偏角度分、
リングを反時計周りに回して差し引く。

それでは早速やってみましょう。

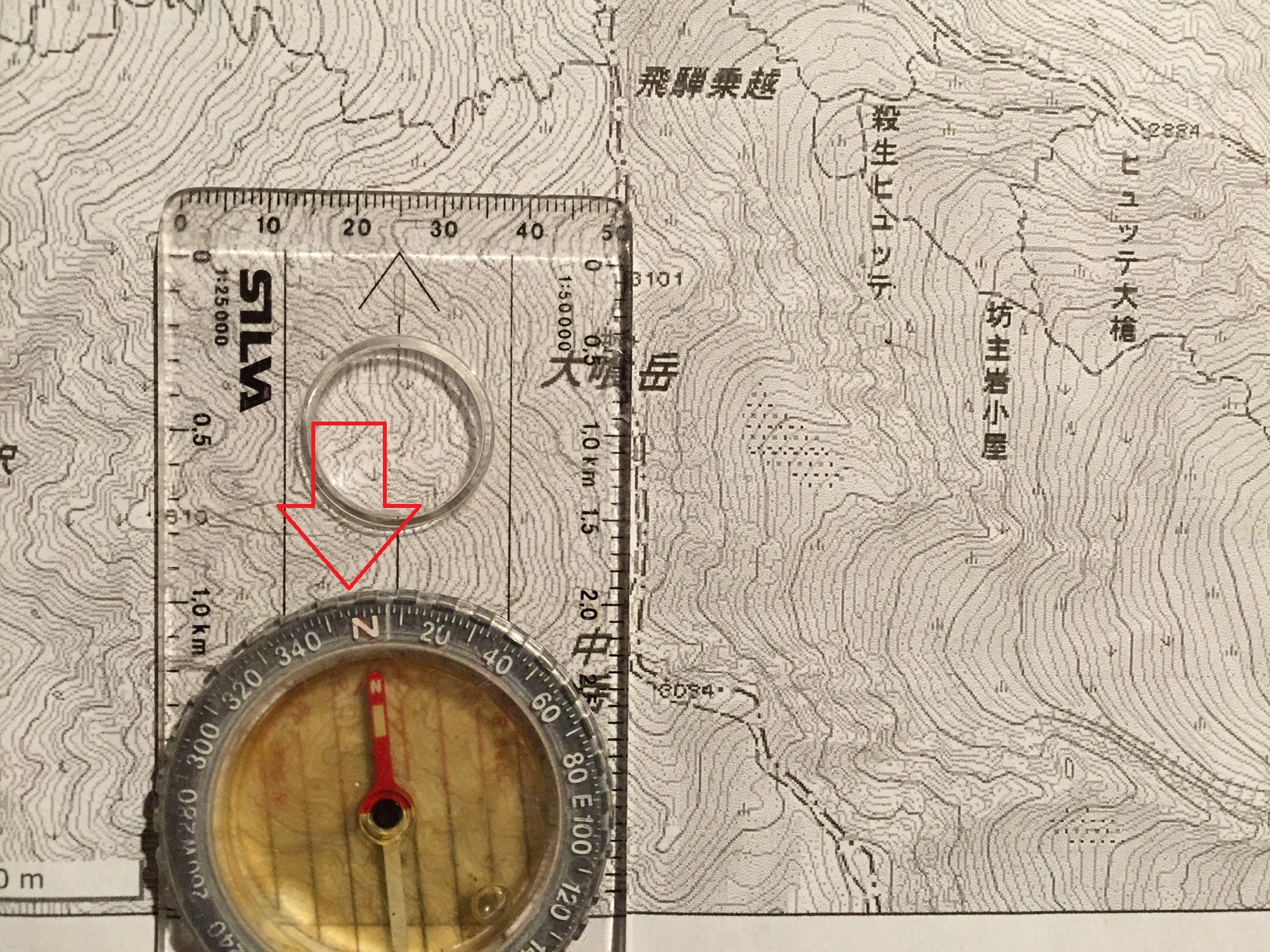

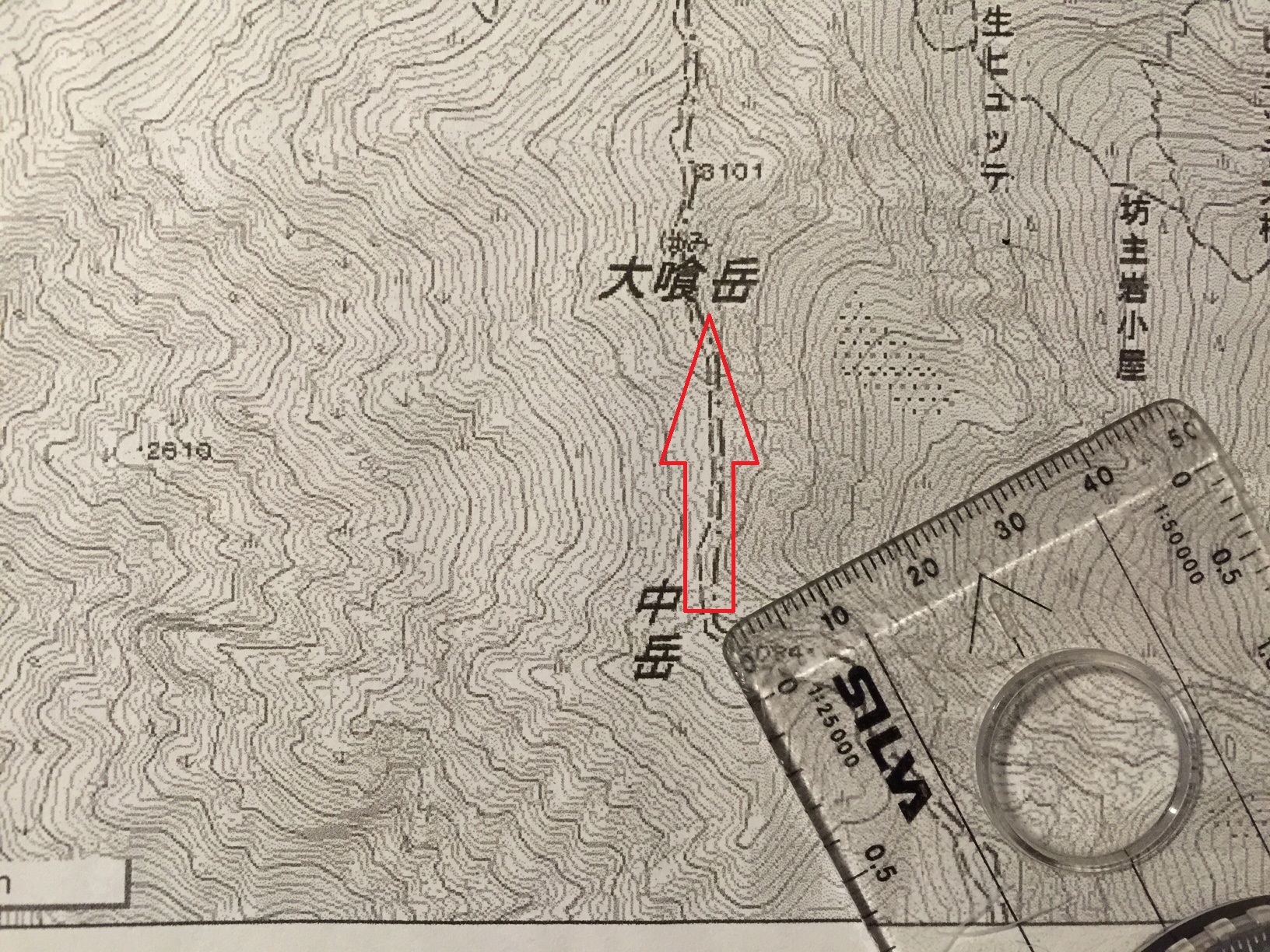

まず下の地図の中岳から大喰岳に向かうとします。

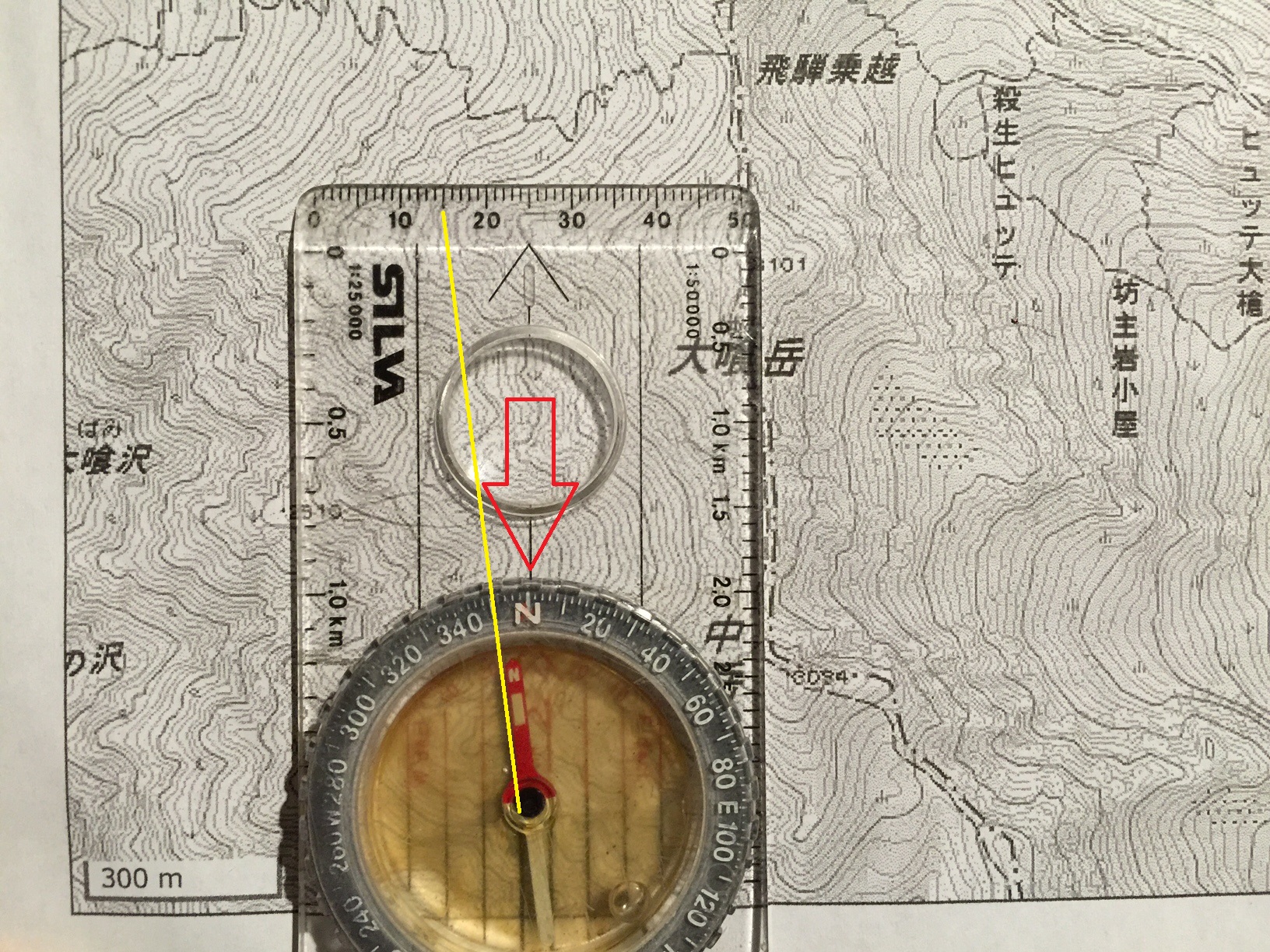

コンパスを中岳から大喰岳方面へ、
真北に構えます。

すると磁北分だけ磁針がズレますね。

これをリングを回して補正してやります。

西偏角度は7.5°
（調べ方は、地形図の右下を見るか、0.4コンパスの北と地形図の北は異なる？）
リングは１目盛り２°ですので、
7.5°は2+2+2+1.5＝４目盛り弱。
これだけ西側に回します。


コンパスによる補正はコレで完了です。


一見簡単そうに見えますが、
山行中に毎回補正するとなると手間です。
しかも精度も悪いです。
針やルートに合わせに行ってしまいそうになります。

コンパスを使うというは、
客観的な視点を持つという事です。

大体地図を見ているので、
どっちが北か南か、
と言うのは大方検討が付きます。

しかし、それは大方であって、
疲労している時や悪天候の中であれば、
容易にブレます。

そのため自分のメンタルもフィジカルにも共に無関係に、
絶対的な指針となるものが欲しいのです。

だから山中において、
コンパスには操作的な介入をなるべくせずに、
ただ振る事だけに没頭させたいのです。

山行前の準備は増えますが、
ぜひ磁北線を引いて欲しいと思います。
