今日はコンパスのダイヤルリングについて解説します。

【今日のテーマの光速予習】

• 大目盛りは10°刻み。
• 小目盛りは２°刻み。
• ２°のズレは１km先で35ｍのズレ。
• 少目盛りの半分以下まで読む気持ちが大事。
• リングの数値は真上から読む。

まずリングには、360°に目盛りが刻まれています。


大きい目盛りは10°毎で、
20°毎に数値が入っています。

小さい目盛りは2°毎に刻まれています。

初めはかなり細かいと思ってしまいますが、
小さい目盛りでも1目盛ズレると、
1㎞先で約35mのズレに膨れ上がります。

これは大きいです。

ですので、このコンパスを使って、
クロスベアリングを行う場合は、
目盛の半分まで読み取ります。

　クロスベアリングは自分の居場所を割出す方法です。
　ピンポイントで割出すなら、
　レンザテックコンパスが必要になります。
　（クロスベアリングの詳細は、次回以降に解説する予定です。）


特大白線が「基準線」になります。

それではリングを読み取って見ましょう。

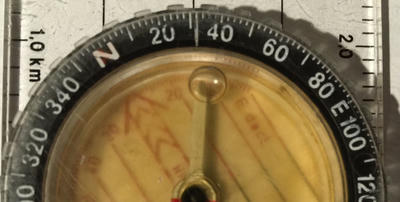

①このコンパスの方角は何度でしょうか？

　基準線（特大白線）が重なっている所を読み取る。
　大きい目盛りは10°毎なので、
　20°と40°の真ん中という事は、
　30°になります。

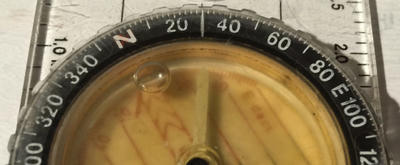

②このコンパスの方角は何度でしょうか？

　30°よりも小さい目盛り1つ分進んでいます。
　小さい目盛りは２°毎です。
　30°から小さい目盛り１つ分の所。
　つまり32°になります。

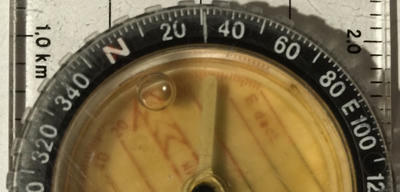

③このコンパスの方角は何度でしょうか？

　先ほどやった問題のちょうど中間点に、
　基準線が位置しています。
　つまり31°になります。

この方角をリングから読み取る場合の注意点は、
真上から読み取る。
という事です。
③レベルまで読み取りますので、
32°や30°でも斜めから基準線を覗けば、
容易に目盛りの位置がズレて31°になってしまうからです。

つまり小さい目盛りの半分まで読み取って、１°レベル。
１㎞先の誤差は、
２°（小目盛り1つ分）の35mから減少し、
1°（小目盛りの半分）は17mになりました。


この写真のコンパス（SILVAコンパスのレンジャー）で、
数値を読み取るクロスベアリングをするのは、
結構追ハマっている状態ですが、
（進退窮まっている状態）
通常、このタイプのコンパスで行うクロスベアリングは、
目盛りの半分以下まで追い込むレベルで、
目標物に対して狙いを定め、
数値は読まずに、角度を維持したコンパスを、
地図の上に乗せて使います。
この詳しい使い方は次回以降に解説します。


【今日のテーマの光速テスト】

• 大目盛りは◯◯°刻み。
• 小目盛りは◯°刻み。
• ２°のズレは１km先で◯◯ｍのズレ。
• 少目盛りの◯◯以下まで読み取る気持ちが大事。
• リングの数値は◯◯方向から読む。

答えはこのページの先頭にあります。
